自动陷波 + 移频
自动陷波与移频节点协同，提供可配置的声反馈抑制手段。
CORE CAPABILITIES
围绕反馈控制和系统集成设计
两条处理链具有相同能力，可用于立体声或两组独立声源；从模拟输入到模拟输出，关键调音与扩展接口均可按项目配置。
双通道 10 段 PEQ
每通道独立配置频率、增益、Q 值和 7 种滤波类型。
USB PC 调音
现场调整参数、导出调音数据并用于项目归档。
外设与接口扩展
支持 IIS 外接 ADC/DAC、5 路 GPIO 及 14 引脚系统集成。

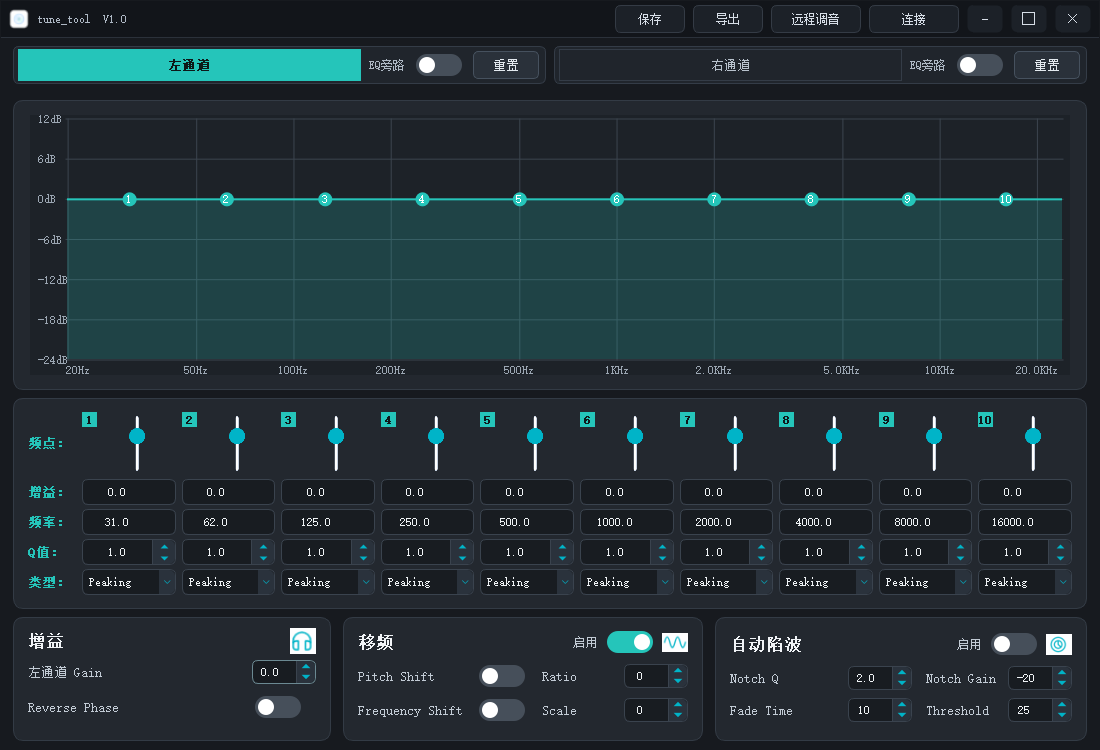

PC SOFTWARE CONTROL
双通道反馈抑制调音工作台
参考 PC 调音工具布局：每个通道可独立配置 10 段 EQ、增益、移频和自动陷波。频响曲线由后台接口实时计算，当前页面为浏览器演示模式。
增益G
移频F
自动陷波N
AUDIO ARCHITECTURE
双通道模拟链路与 DSP 处理
AIN1 / AIN2 输入经转换进入 DSP，依次完成通道增益、反相、移频、自动陷波和 10 段 PEQ，再由 AOUT1 / AOUT2 输出至功放、有源音箱或其他后级设备。两通道处理能力相同且可分别设置。
ANALOG INPUTAIN1 / AIN2两路模拟音频输入
48 kHz / 24-bit双通道 DSP增益、反相、移频、自动陷波、10 段 PEQ
ANALOG OUTPUTAOUT1 / AOUT2至功放、有源音箱或后级
TUNING RANGE
明确的调音参数范围
以下范围来自当前固件节点与 PC 调音工具，适用于现场调试和项目参数归档。
调音建议：先建立安全的输入增益与系统音量，再处理反相和自动陷波，最后用 PEQ 完成音色与局部共振修正。
INTERFACE & INTEGRATION
14 引脚接口与集成要点
模块提供模拟音频、USB、5 V 电源和 GPIO 接口；IIS 模式可用于外接音频 ADC/DAC，适配不同系统的音频前端和后端。
接口摘要
| 模拟音频 | AIN1、AIN2、AOUT1、AOUT2、AGND |
|---|---|
| USB 调音 | DP、DM，可连接 PC 调音工具 |
| 供电 | VCC_5V、GND |
| 通用控制 | GP1 至 GP5，支持按键、LED 或外部状态控制 |
| 数字音频 | IIS 模式，可外接 ADC/DAC |
硬件集成建议
- 模拟输入、输出及 AGND 走线远离 USB 与数字时钟等高噪声区域。
- AGND 与 GND 建议按系统接地策略单点连接，保持回流路径连续可控。
- DP / DM 按 USB 差分线要求成对、短直布线，并远离模拟输入。
- GPIO 的功能、电平逻辑与外部上拉/下拉需求应在硬件设计阶段确认。
项目确认项
外接 ADC/DAC 选型、IIS 时序、GPIO 定义、设备端保存策略以及系统接地方案，应结合目标产品的硬件与固件配置确认。
CONFIRMED SPECIFICATIONS
已确认规格
基于当前模块介绍与固件节点整理，未在资料中给出的尺寸、延时、信噪比等指标不在此页面作公开承诺。
| 输入 / 输出 | 2 路模拟输入（AIN1 / AIN2）/ 2 路模拟输出（AOUT1 / AOUT2） |
|---|---|
| 音频处理 | 48 kHz / 24-bit 双通道 DSP |
| 通道功能 | 独立增益、反相、移频、自动陷波、每通道 10 段 PEQ 与 EQ直通/重置 |
| 调参接口 | USB 连接 PC 调音工具，支持参数读取、导出与项目归档 |
| 扩展能力 | IIS 外接 ADC/DAC、5 路 GPIO |
| 接口数量 | 14 引脚 |
| 供电 | 5 V |
APPLICATIONS
面向易产生声反馈的扩声系统
- 会议扩声、会议麦克风和小型 PA 设备
- 便携式 PA、有源音箱和舞台返听系统
- 功放或音频前端中的双通道反馈抑制处理
- 需要 USB PC 调音、参数导出与项目归档的产品
可按项目定义
ADC/DAC 方案、IIS 时序、GPIO 功能、参数保存策略、模拟电平、频率响应、信噪比、THD+N 和工作温度，可结合整机方案进一步确认。
START A PROJECT
把模块嵌入你的音频产品
如需接口定义、USB 调音、IIS / GPIO 配置或项目参数工具，请提供应用场景和预计数量。
